Czy obciążenia RF można stosować w sieciach dopasowujących impedancję RF?

W dziedzinie inżynierii częstotliwości radiowych (RF) dopasowanie impedancji jest kluczową koncepcją, która zapewnia maksymalny transfer mocy pomiędzy źródłem a obciążeniem. Z drugiej strony obciążenia RF to elementy zaprojektowane do pochłaniania energii RF bez odbijania jej. Często pojawiającym się pytaniem jest, czy obciążenia RF można stosować w sieciach dopasowujących impedancję RF. W tym poście na blogu szczegółowo zbadamy ten temat, opierając się na naszej wiedzy specjalistycznej jako dostawcy obciążeń RF.

Zrozumienie sieci dopasowujących impedancję RF

Przed zagłębieniem się w wykorzystanie obciążeń RF w sieciach dopasowujących impedancję należy koniecznie zrozumieć, czym są sieci dopasowujące impedancję i dlaczego są one ważne. W systemie RF źródło i obciążenie często mają różne wartości impedancji. W przypadku niedopasowania impedancji źródła i impedancji obciążenia część mocy RF jest odbijana z powrotem do źródła. Odbicie to może powodować różne problemy, w tym zmniejszoną wydajność przenoszenia mocy, zniekształcenia sygnału i potencjalne uszkodzenie sprzętu źródłowego.

Sieci dopasowujące impedancję to obwody zaprojektowane w celu przekształcania impedancji obciążenia w celu dopasowania impedancji źródła. Sieci te zazwyczaj składają się z elementów pasywnych, takich jak cewki indukcyjne, kondensatory i rezystory. Starannie dobierając wartości tych komponentów, inżynierowie mogą stworzyć sieć, która będzie miała impedancję źródła równą jego impedancji charakterystycznej, maksymalizując w ten sposób przenoszenie mocy.

Rola obciążeń RF

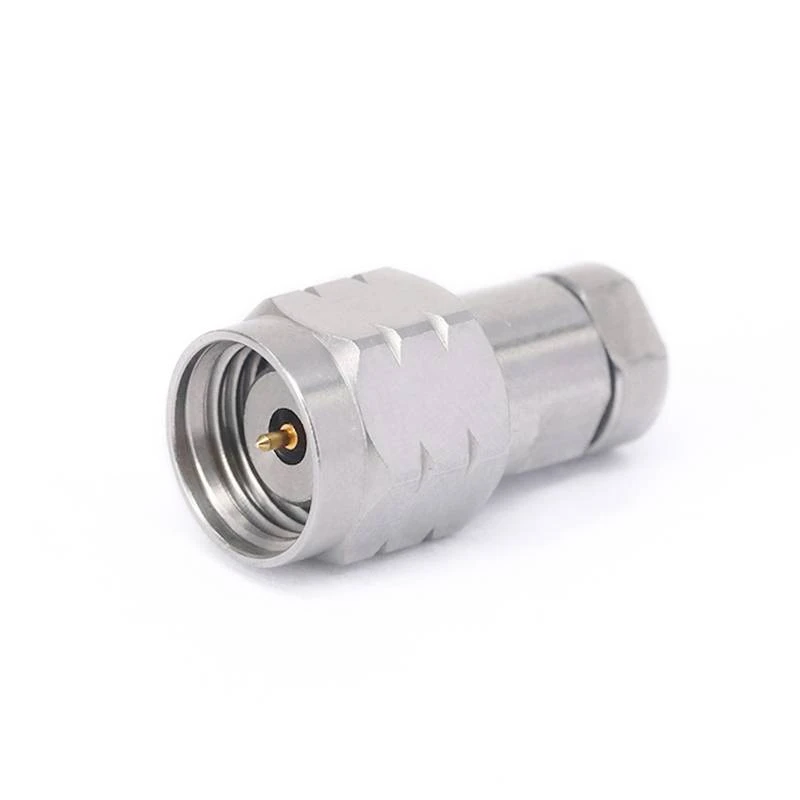

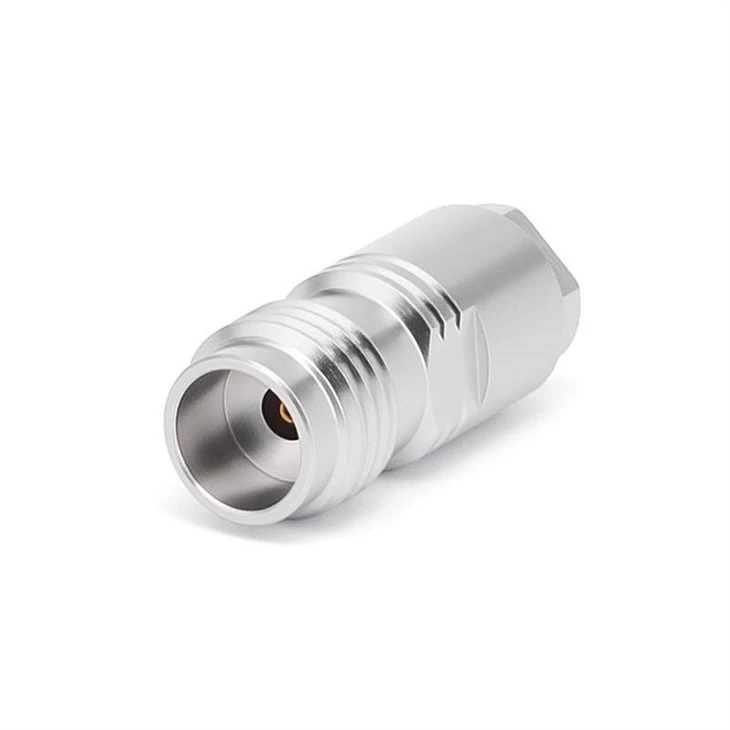

Obciążenia RF to elementy pasywne, których zadaniem jest pochłanianie energii RF. Są one zwykle używane w zastosowaniach testowych i pomiarowych, gdzie zapewniają terminację o znanej impedancji dla sygnałów RF. Obciążenia RF są dostępne w różnych typach i konfiguracjach, z których każda została zaprojektowana tak, aby spełniać określone wymagania. Na przykład,Obciążenia RF G3POsą przeznaczone do zastosowań o wysokiej częstotliwości, natomiastObciążenia RF 1,85 mmnadają się do zastosowań o ultrawysokiej częstotliwości.Ładuje GPO RFoferują połączenie wysokiej wydajności i kompaktowych rozmiarów, co czyni je idealnymi do szerokiego zakresu zastosowań.

Podstawową funkcją obciążenia RF jest zapewnienie nieodblaskowego zakończenia sygnału RF. Osiąga się to poprzez projektowanie obciążenia tak, aby miało impedancję równą impedancji charakterystycznej linii przesyłowej. Gdy impedancja obciążenia odpowiada impedancji linii przesyłowej, cała energia RF jest pochłaniana przez obciążenie i nie ma odbicia z powrotem do źródła.

Czy obciążenia RF można stosować w sieciach dopasowujących impedancję RF?

Krótka odpowiedź brzmi: tak, obciążenia RF można stosować w sieciach dopasowujących impedancję RF. Jednakże sposób ich wykorzystania zależy od konkretnych wymagań aplikacji. W niektórych przypadkach obciążenie RF można wykorzystać jako część bardziej złożonej sieci dopasowującej impedancję. Na przykład rezystancyjne obciążenie RF można połączyć z cewkami indukcyjnymi i kondensatorami, aby utworzyć dopasowującą sieć, która przekształca impedancję obciążenia w celu dopasowania do impedancji źródła.

W innych przypadkach obciążenie RF można wykorzystać jako zakończenie linii przesyłowej będącej częścią sieci dopasowującej impedancję. Na przykład w konfiguracji testowej obciążenie RF może zostać użyte do zakończenia linii transmisyjnej podłączonej do testowanego urządzenia (DUT). Używając obciążenia RF o prawidłowej impedancji, inżynierowie mogą zapewnić, że testowanemu urządzeniu zostanie przypisane dopasowane obciążenie, co jest niezbędne do dokładnych testów.

Zalety stosowania obciążeń RF w sieciach dopasowujących impedancję

Stosowanie obciążeń RF w sieciach dopasowujących impedancję ma kilka zalet. Jedną z głównych zalet jest to, że obciążenia RF zapewniają znaną i stabilną impedancję. Jest to ważne, ponieważ prawidłowe działanie sieci dopasowujących impedancję opiera się na dokładnych wartościach impedancji. Używając obciążenia RF o znanej impedancji, inżynierowie mogą zapewnić, że pasująca sieć zostanie poprawnie zaprojektowana i wdrożona.

Kolejną zaletą stosowania obciążeń RF w sieciach dopasowujących impedancję jest to, że mogą one pomóc w ograniczeniu odbić. Jak wspomniano wcześniej, odbicia mogą powodować różne problemy w systemie RF, w tym zmniejszoną wydajność przenoszenia mocy i zniekształcenia sygnału. Wykorzystując obciążenie RF do zakończenia linii przesyłowej lub jako część dopasowanej sieci, inżynierowie mogą zminimalizować odbicia i poprawić ogólną wydajność systemu.

Rozważania dotyczące stosowania obciążeń RF w sieciach dopasowujących impedancję

Chociaż stosowanie obciążeń RF w sieciach dopasowujących impedancję ma wiele zalet, istnieją również pewne kwestie, o których inżynierowie muszą pamiętać. Jednym z głównych czynników branych pod uwagę jest zdolność przenoszenia mocy obciążenia RF. W niektórych zastosowaniach obciążenie RF może wymagać obsługi znacznej ilości mocy. Jeśli moc obciążenia zostanie przekroczona, może to spowodować przegrzanie obciążenia i potencjalną awarię.

Kolejną kwestią jest zakres częstotliwości obciążenia RF. Różne obciążenia RF są zaprojektowane do pracy w różnych zakresach częstotliwości. Wybierając obciążenie RF do zastosowania w sieci z dopasowaniem impedancji, ważne jest, aby wybrać obciążenie odpowiednie dla zakresu częstotliwości aplikacji.

Wniosek

Podsumowując, obciążenia RF można stosować w sieciach dopasowujących impedancję RF i oferują one kilka korzyści, w tym zapewnienie znanej i stabilnej impedancji oraz redukcję odbić. Jednakże inżynierowie muszą dokładnie rozważyć możliwości przenoszenia mocy i zakres częstotliwości obciążenia RF podczas korzystania z niego w dopasowanej sieci.

Jako dostawca obciążeń RF oferujemy szeroką gamę wysokiej jakości obciążeń RF, które nadają się do stosowania w sieciach dopasowujących impedancję. NaszObciążenia RF G3PO,Obciążenia RF 1,85 mm, IŁaduje GPO RFzostały zaprojektowane tak, aby spełniać potrzeby różnorodnych zastosowań, a nasz zespół ekspertów jest dostępny, aby zapewnić wsparcie techniczne i pomoc.

Jeśli chcesz dowiedzieć się więcej na temat naszych obciążeń RF lub omówić, w jaki sposób można je wykorzystać w Twojej sieci dopasowującej impedancję, zachęcamy do kontaktu z nami. Nasz zespół sprzedaży jest gotowy, aby pomóc Ci w spełnieniu Twoich potrzeb zakupowych i pomóc w znalezieniu odpowiednich obciążeń RF dla Twojej aplikacji.

Referencje

• Pozar, DM (2011). Inżynieria mikrofalowa (wyd. 4). Wiley'a.
• Collin, RE (2001). Podstawy inżynierii mikrofalowej (wyd. 2). Wiley'a.
• Gonzalez, G. (1997). Wzmacniacze tranzystorowe mikrofalowe: analiza i projektowanie (wyd. 2). Sala Prentice’a.
