Czy cyrkulatory RF można stosować w komunikacji satelitarnej?

Hej tam! Jako dostawca cyrkulatorów RF, ostatnio otrzymuję wiele pytań, czy te fajne urządzenia nadają się do komunikacji satelitarnej. Pomyślałem więc, że usiądę i napiszę tego bloga, aby podzielić się moimi przemyśleniami i spostrzeżeniami na ten temat.

Na początek przyjrzyjmy się szybko, czym jest cyrkulator RF. Cyrkulator RF jest pasywnym, niewzajemnym urządzeniem z trzema lub czterema portami. Umożliwia przepływ sygnałów RF w określonym kierunku, zwykle po okręgu. Na przykład w pompie obiegowej z trzema portami sygnał wchodzący do portu 1 wyjdzie z portu 2, sygnał wchodzący do portu 2 wyjdzie z portu 3, a sygnał wchodzący do portu 3 wyjdzie z portu 1.

Porozmawiajmy teraz o komunikacji satelitarnej. Komunikacja satelitarna polega na wysyłaniu i odbieraniu sygnałów pomiędzy stacją naziemną a satelitą krążącym wokół Ziemi. Sygnały te muszą pokonywać duże odległości w trudnym środowisku kosmicznym i często działają na bardzo wysokich częstotliwościach.

Jednym z kluczowych wymagań w komunikacji satelitarnej jest izolacja. Izolacja to zdolność do zapobiegania zakłócaniu niepożądanych sygnałów z pożądanymi. Cyrkulatory RF doskonale zapewniają izolację. Mogą oddzielać ścieżki nadawczą i odbiorczą w systemie komunikacji satelitarnej. Na przykład w nadajniku-odbiorniku satelitarnym cyrkulator RF może zapewnić, że przesyłany sygnał o dużej mocy nie przedostanie się z powrotem do czułego odbiornika, co mogłoby spowodować uszkodzenie lub pogorszenie wydajności odbiornika.

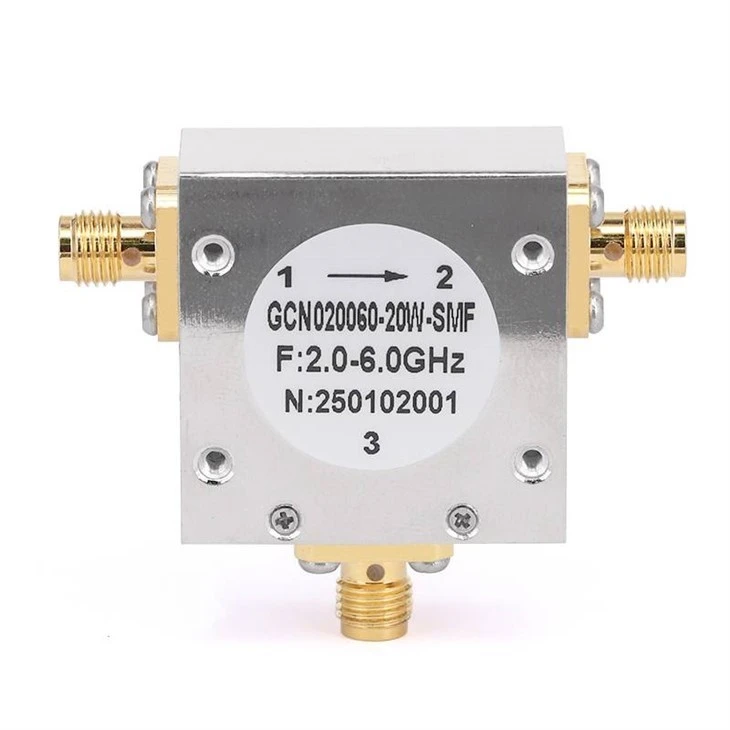

Kolejnym ważnym aspektem jest zakres częstotliwości. Łączność satelitarna działa w szerokim zakresie częstotliwości. Oferujemy różne modele cyrkulatorów RF, aby spełnić te różnorodne wymagania dotyczące częstotliwości. Na przykład naszCyrkulatory koncentryczne RF 6 GHzsą odpowiednie dla niektórych pasm komunikacji satelitarnej o niższej częstotliwości. Cyrkulatory te są zaprojektowane do obsługi określonych poziomów mocy i charakterystyki sygnału związanej z sygnałami 6 GHz w zastosowaniach satelitarnych.

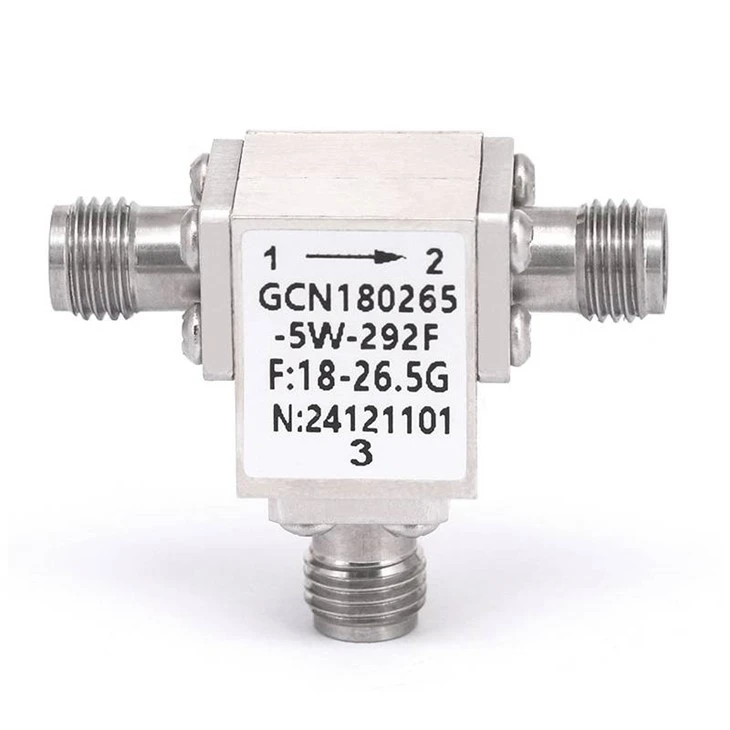

Natomiast dla komunikacji satelitarnej o wyższych częstotliwościach, jak w paśmie Ka (ok. 26,5 – 40 GHz) mamyCyrkulatory koncentryczne RF 26,5 GHzICyrkulatory koncentryczne RF 40 GHz. Te cyrkulatory wysokiej częstotliwości zostały zaprojektowane tak, aby utrzymać niskie straty wtrąceniowe i wysoką izolację przy tych ekstremalnych częstotliwościach. Niska tłumienność wtrąceniowa jest kluczowa, ponieważ oznacza mniejsze straty mocy, gdy sygnał przechodzi przez cyrkulator, co jest szczególnie ważne w przypadku ograniczonej mocy dostępnej w satelicie.

Środowisko kosmiczne stwarza również wyjątkowe wyzwania. Satelity są narażone na promieniowanie, ekstremalne temperatury i warunki próżni. Nasze cyrkulatory RF są zbudowane tak, aby wytrzymać te trudne warunki. Stosujemy wysokiej jakości materiały i zaawansowane techniki produkcyjne, aby zapewnić niezawodność i trwałość naszych produktów. Na przykład materiały magnetyczne stosowane w naszych cyrkulatorach są wybierane ze względu na ich stabilność pod wpływem promieniowania, a konstrukcja mechaniczna jest zoptymalizowana pod kątem radzenia sobie ze zmianami temperatury bez utraty wydajności.

Oprócz izolacji i wydajności częstotliwościowej, rozmiar i waga są również ważnymi czynnikami przy projektowaniu satelitów. Satelity mają ograniczoną przestrzeń i nośność, dlatego nasze cyrkulatory RF zaprojektowano tak, aby były kompaktowe i lekkie. Udało nam się zawrzeć wiele funkcjonalności w niewielkiej obudowie, co czyni je idealnymi do stosowania w systemach komunikacji satelitarnej, gdzie liczy się każdy centymetr i każdy gram.

Porozmawiajmy teraz o niektórych zastosowaniach w świecie rzeczywistym. W naziemnych stacjach satelitarnych cyrkulatory RF mogą służyć do zarządzania ruchem sygnałów pomiędzy różnymi antenami i urządzeniami nadawczo-odbiorczymi. Mogą pomóc w przełączaniu pomiędzy różnymi łączami komunikacyjnymi oraz w ochronie sprzętu przed nadmiernym napięciem. W samym satelicie odgrywają one kluczową rolę w podsystemie komunikacyjnym, zapewniając prawidłowe kierowanie sygnałów oraz rozdzielenie funkcji nadawania i odbioru.

Jednak jak każda technologia, cyrkulatory RF w komunikacji satelitarnej również stoją przed pewnymi wyzwaniami. Jednym z głównych wyzwań są koszty. Opracowywanie i produkcja cyrkulatorów RF, które mogą spełniać rygorystyczne wymagania komunikacji satelitarnej, może być kosztowne. Jednakże w naszej firmie stale pracujemy nad strategiami redukcji kosztów bez utraty jakości. Badamy nowe materiały i procesy produkcyjne, aby nasze produkty były bardziej przystępne dla operatorów satelitarnych.

Kolejnym wyzwaniem jest długoterminowa niezawodność. Oczekuje się, że satelity będą działać w przestrzeni kosmicznej przez wiele lat, a cyrkulatory RF muszą utrzymać swoją wydajność przez ten długi okres. Przeprowadzamy szeroko zakrojone testy naszych produktów, aby zapewnić ich długoterminową niezawodność. Obejmuje to testy cykli cieplnych, testy promieniowania i długoterminowe testy starzenia.

Zatem odpowiadając na pytanie „Czy cyrkulatory RF można stosować w komunikacji satelitarnej?” Odpowiedź brzmi: tak! Cyrkulatory RF oferują szereg korzyści w komunikacji satelitarnej, w tym izolację, elastyczność częstotliwości i odporność na trudne warunki kosmiczne.

Jeśli zajmujesz się komunikacją satelitarną i szukasz wysokiej jakości cyrkulatorów RF, chętnie skontaktujemy się z Tobą. Niezależnie od tego, czy jesteś producentem satelitów, operatorem stacji naziemnej, czy badaczem w terenie, możemy zapewnić Ci odpowiednie rozwiązania w zakresie cyrkulatorów RF dostosowane do Twoich konkretnych potrzeb. Skontaktuj się z nami, aby rozpocząć rozmowę na temat Twoich wymagań i zobaczmy, jak możemy współpracować, aby Twoje systemy komunikacji satelitarnej były jeszcze lepsze.

Referencje

• „Systemy komunikacji satelitarnej: systemy, techniki i technologia” Gerharda K. Janssena
• „Komponenty pasywne RF i mikrofalowe do systemów komunikacyjnych” autorstwa Indera Bahla
